(圖源網(wǎng)絡(luò )，侵刪）

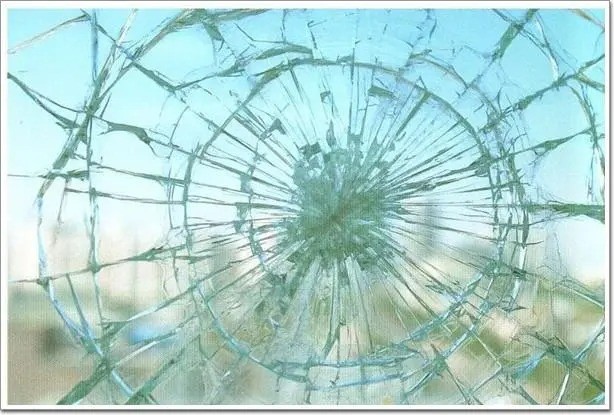

1)玻璃中含有雜質(zhì)和結瘤，若分布在內張力層即可在較短時(shí)間30～60天內發(fā)生自爆，可判定為制造原因的自爆。

2)運行中的鋼化因含有雜質(zhì)，分布在外張力層，即在冷熱溫差狀態(tài)下，特別是突然冷卻時(shí)，并在穩定機械荷載下，在1～2年內會(huì )發(fā)生自爆，可判定為運行狀態(tài)下質(zhì)量原因的自爆。

3)運行中鋼化玻璃絕緣子因表面積污嚴重，受潮后引起局部放電或單片爬電導致發(fā)熱，引起絕緣下降，而發(fā)生自爆可判定為零值自爆。
